Faire du neuf avec du vieux : réparer les filetages

Vous n’avez plus à vous débarasser des composants à filetage déchiré ou usé ! La réparation et le renforcement des filetages ne posent aucun problème avec nos inserts de filetage W.TEC^®INSERT COIL. Réalisez un renforcement fiable et robuste des filetages sur les pièces de fixation et pour toutes les applications industrielles !

Faire du neuf avec du vieux : réparer les filetages

Les inserts filetés renforcent tous les filetages !

Les assemblages vissés résistants aux vibrations ne peuvent être obtenues que par des taraudages d'écrou haute performance et résistants à une forte charge. Nos inserts filetés W.TEC^®INSERT COIL réparent les filets arrachés, usés, grippés ou endommagés de manière fiable et renforcent considérablement le taraudage de l'écrou. En utilisant des inserts filetés pour la réparation de filetages, vous pouvez créer des filetages internes robustes et résistants dans des matériaux à faible cisaillement (alliages de métaux légers, aluminium, laiton, plastique, etc.).

Après le montage des inserts filetés, formant une bobine en spirale dans le filetage existant, les propriétés des composants sont bien meilleures que le filetage d'origine. Idéal pour le renforcement des filetages dans le domaine des métaux légers ou de la construction mécanique, le secteur offshore ou agricole !

Comment fonctionne les inserts filetés pour améliorer le filetage ?

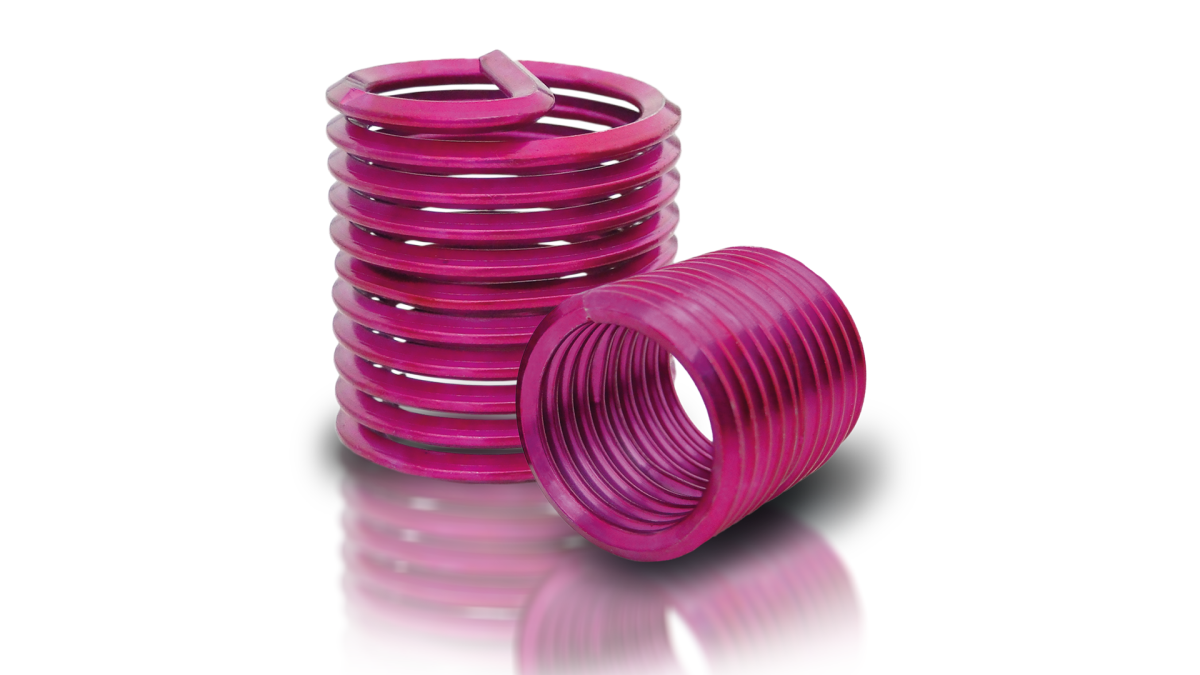

Les inserts filetés en acier inoxydable au chrome-nickel sont ancrés mécaniquement sans goupilles de blocage, mastics ou adhésifs supplémentaires. Ils peuvent être posés et vissés sur le filetage préalablement préparé tout comme une vis standard. L'insert fileté se compose d'un fil à section losange formé en hélice avec une languette d'entraînement qui est ensuite coupée au point de rupture prédéterminé lors de l'installation.

La section en forme de losange et un choix adéquat des matériaux, associés aux processus de production maîtrisés, vous garantissent des avantages en termes de qualité de surface, de résistance à l'usure, au frottement des fils, à la corrosion et à la chaleur.

W.TEC^®INSERT COIL – free running

Ces inserts, conformes à la norme DIN 8140 ont un filetage continu d'un diamètre constant sur toute la longueur. Le taraudage ISO ainsi obtenu correspond à la classe de tolérance 6H. Les inserts ne sont pas peints.

W.TEC^®INSERT COIL – screw gripp

Ces inserts disposent des mêmes avantages que la variante "free running" à laquelle s'ajoute un système de freinage s'opposant au dévissage de la vis. Cette fonction frein est obtenue grâce à une ou plusieurs spires polygonales qui appuient sur les flancs de filet de la vis. Ces spires vont se déformer de façon élastique et réversible au moment du vissage/dévissage.

Pose des inserts filetés

Les inserts filetés W.TEC^®INSERT COIL peuvent être facilement installés dans des pièces existantes :

Perçage

Au préalable, percez le filetage endommagé ou reforez le trou.

Taraudage

Créez le filetage avec le taraud à vis W.TEC^®.

Mise en place de l'insert fileté

Vissez-le dans le taraudage, avec ou sans outil d'insertion.

Couper la languette d'entraînement

Sectionnez la languette d'entraînement avec un léger coup à l'endroit prédéterminé.

Les avantages des inserts filetés W.TEC® INSERT COILS

Quelques avantages :

réparation des filetages arrachés à moindre coût
capacité de charge élevée
raccordement durable, même dans de petits diamètres
pas de rebut de la pièce, réparation possible
création d'un filetage résistant
assure une bonne fixation
pas d'usure ou usure réduite des filetages
démontage possible pour réutilisation
protection contre la corrosion et résistance à la chaleur

Inserts de filetage pour la réparation

Comme les filetages endommagés sont réparés avec des inserts rapportés, il n'est pas nécessaire de remplacer les pièces ou les composants en cas de réparation. Cela garantit une réparation des composants à moindre coût. Les inserts filetés sont utilisés avec succès depuis des années dans diverses industries, comme la construction de machines et le bâtiment, l'automobile, la construction d'outils et de machines spéciales, le domaine de la plasturgie, le domaine militaire, l'industrie aérospatiale.

Les inserts filetés répondent aux exigences de plusieurs normes d'usine et peuvent être livrés par l'intermédiaire de nos solutions d'approvisionnement.
