Colliers de serrage ressort
Les colliers de serrage ressort sont notamment utilisés dans les secteurs suivants :
- systèmes de fluides
- construction de moteurs
- cuisines et lave-vaisselles industriels
- climatiseurs industriels
- machines agricoles
- machines de nettoyage des sols
- camping car et mobile home
- pompes à chaleur
- chauffage / climatisation
- sanitaires (bateaux, trains, avions...)
- industrie alimentaire (boulangerie, machines à café...)
- énergie solaire
- industrie de l’imprimerie
- appareils électroménagers
- machines de construction
- installations GPL
- compresseurs
- camions industriels
- industrie des boissons (par exemple, usines d'embouteillage)
Avantages des colliers de serrage ressort pour les connexions tuyaux-raccords :
- flexibilité : adaptation continue aux variations de fonctionnement (température et pression)
- force de serrage constante et uniforme
- installation facile
- aucun serrage ultérieur n'est nécessaire
- réutilisation possible car la raideur du ressort ne diminue pas
- haute fiabilité des raccordements grâce à la bonne étanchéité de la liaison tuyau-raccord

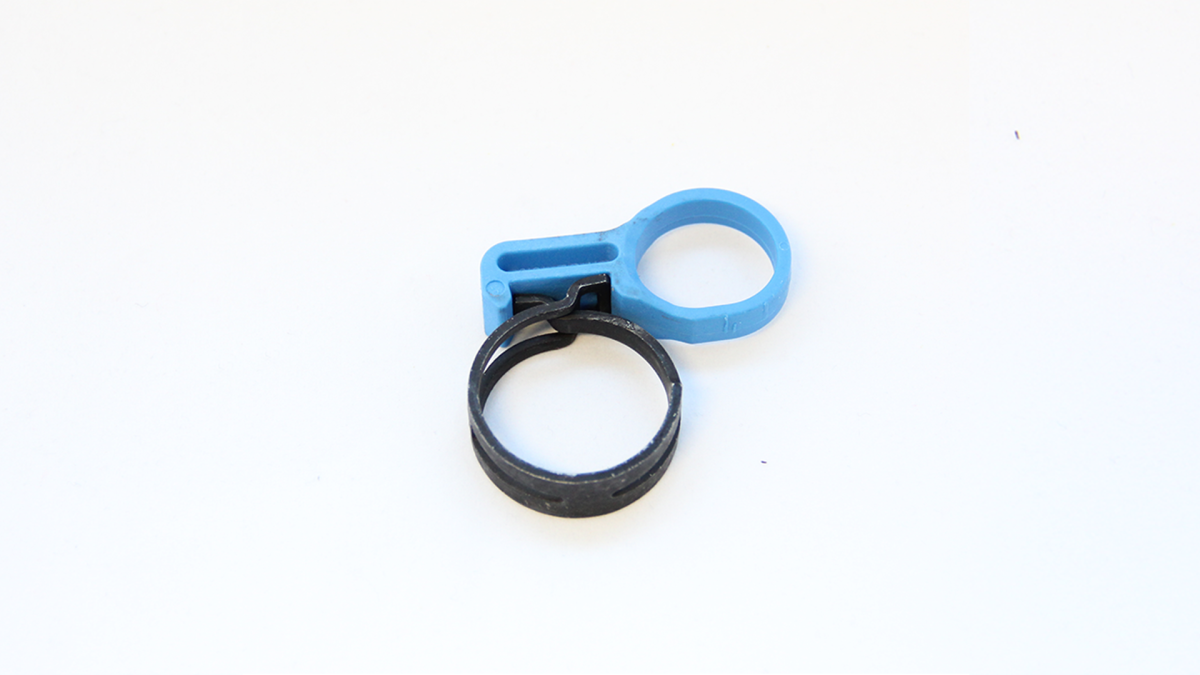

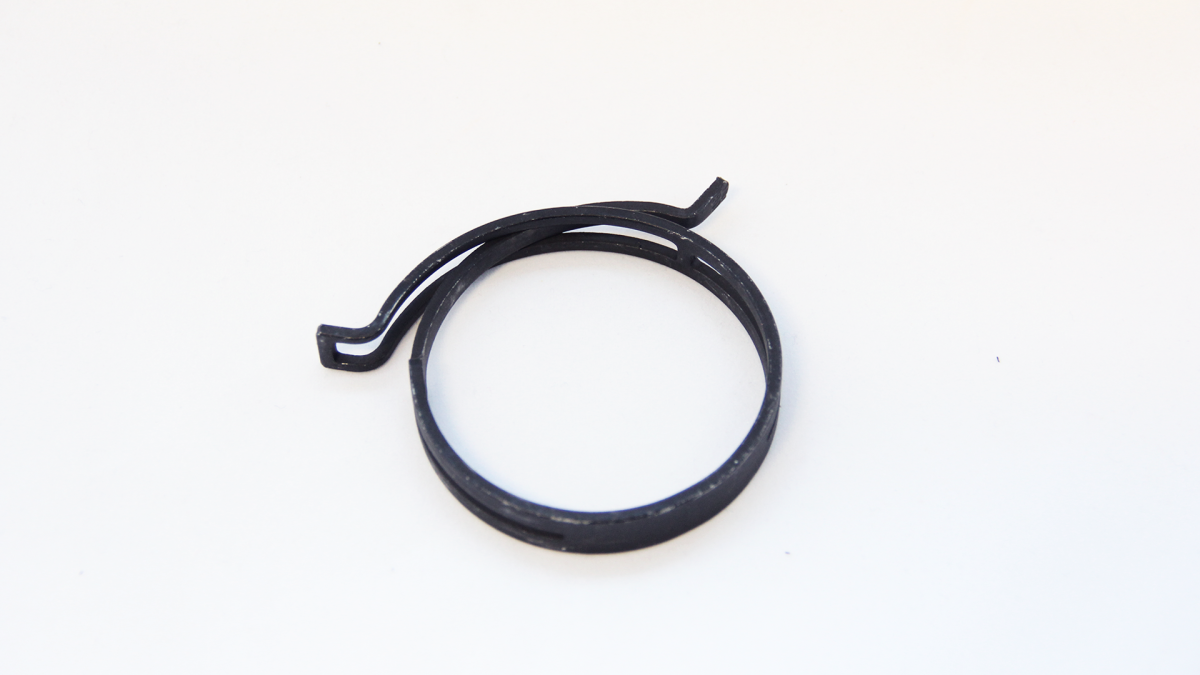

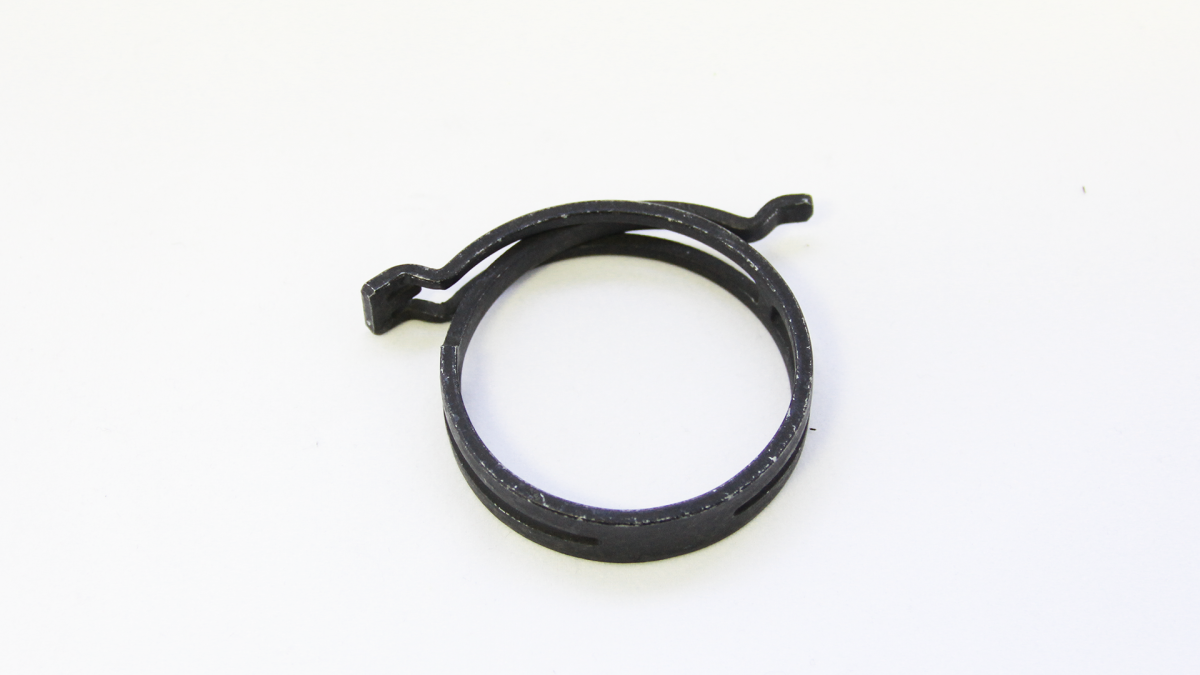

Les différents types de colliers de serrage ressort
Matériaux
- acier à ressort haute résistance en alliage 51CrV4
- pas de rupture brutale du matériau en particulier à basse température
Traitement de surface
- revêtement sans chrome (VI) multicouche & respectueux de l'environnement
- couche de base en zinc et couche de finition
- conforme aux exigences de la réglementation automobile (conformité RoHS)
Protection anticorrosion
- excellente résistance à la corrosion, résistance thermique (jusqu'à 210 °C) et aux produits chimiques
- résistance au brouillard salin 720h d'après DIN EN ISO 9227
Diamètres nominaux disponibles & largeurs de bande
- diamètre nominal de 9,0 mm à 90 mm
- largeurs des bandes 8,4 mm, 10 mm et 12 mm
Pression
- en fonction de la combinaison tuyau-raccord, les colliers peuvent convenir pour des circuits ayant une pression maximum de 11 bars
Normes
- DIN 3021 Colliers de serrage - colliers ressort
- DIN 3021-1 Dimensions, désignation, matière première et type
- DIN 3021-2 Conditions techniques de livraison
- DIN 3021-3 Système collier de ressort - tuyau - manchon
| Colliers pour tuyau | |
|---|---|
| Avantages | Inconvénients |
| Plusieurs diamètres disponibles | Système rigide |
| Solution rentable pour les grands diamètres | Maintenance fréquente |
| Forte résistance au déchaussement du tuyau | Coûteux (avec de petits diamètres) |
| Procédure longue et outil d'installation coûteux : le couple et la vitesse de mise en place doivent être maitrisés | |
| Risque de blessure dû à la bande saillante | |
| Collier de serrage à oreille | |
|---|---|
| Avantages | Inconvénients |
| Bonne résistance à la corrosion | Risque d'endommagement du tuyau |
| Collier de petite largeur | Non réutilisable (démontage destructif) |
| Peu d'espace requis | Besoin de pinces spéciales pour l'installation |
| Forte résistance au déchaussement du tuyau | Force élevée requise pour l'installation |
| Rentable et très solide | Plage d'utilisation faible (fortement liée au diamètre) |
| La résistance du collier dépend de la force de pression de l'outil de montage (nécessite des contrôles complexes) | |
| Collier de serrage ressort | |
|---|---|
| Avantages | Inconvénients |
| Très flexible | Pas de plage d'utilisation : lié au diamètre nominal |
| Installation simple même sur des raccords difficiles d'accès | Utilisation pour des connexions avec des contraintes importantes |
| Pression de surface très uniforme (répartition de la force radiale) | Prise en compte de l'application |
| Mise en place possible en condition pré-ouverte | |
| Pas d'endommagement du tuyau | |
| Rentable | |
| Réutilisable | |
